Walcowany na zimno stalowy pręt zbrojeniowy o profilu okresowym klasy B500C do konstrukcji żelbetowych
Dokumentacja normatywna
TU U DP 24.3-02070766-002 (obowiązuje do 2015 r.) – Walcowany na zimno, spawalny pręt zbrojeniowy o profilu okresowym klasy B500C do konstrukcji żelbetowych, produkowany przez DNIPROMETYZ TAS, o właściwościach użytkowych zgodnych z wymaganiami DSTU EN 10080:2009.
Obliczenia i projektowanie konstrukcji żelbetowych z zastosowaniem prętów walcowanych na zimno należy wykonywać zgodnie z wymaganiami DBN В.2.6-98:2009.
Gatunek stali
St1kp, St1ps, St3ps zgodnie z DSTU 2770-94;
1006, 1008, 1018 zgodnie z SOU MPP 77.140-236;
C4D, C7D, C18D zgodnie z DSTU EN 10016.
Zastosowanie
Pręt zbrojeniowy produkowany według rzeczywistych warunków technicznych jest przeznaczony do zbrojenia konstrukcji żelbetowych w standardowych posadzkach przemysłowych, fundamentach ławowych, nawierzchniach drogowych użytkowanych na otwartej przestrzeni, a także w pomieszczeniach ogrzewanych i nieogrzewanych.
Zastosowanie stali zbrojeniowej klasy B500C w konstrukcjach żelbetowych dopuszcza się zarówno w formie pojedynczych prętów, jak i w składzie siatek zgrzewanych oraz wiązanych, szkieletów zbrojeniowych i gotowych elementów:
-
do produkcji różnego rodzaju siatek zgrzewanych,
-
przestrzennych szkieletów zbrojeniowych, kratownic,
-
do prefabrykacji betonu zbrojonego,
-
w budownictwie monolitycznym oraz przy produkcji elementów żelbetowych: haków, kotew, profili giętych, pętli i części osadzanych.

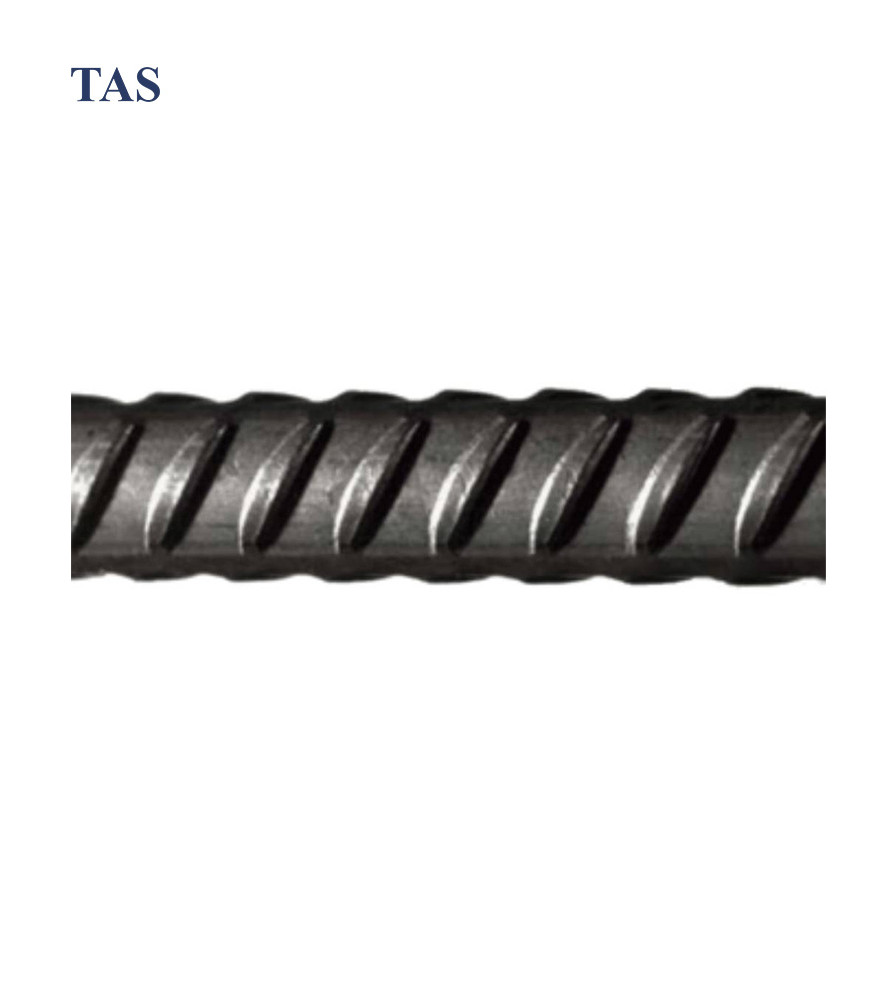

Trzystronny profil okresowy posiada trzy rzędy ukośnych żeber, z których jedno ma przeciwny kierunek nachylenia.
Główne zalety
Zimnowalcowany, spawalny pręt zbrojeniowy o profilu okresowym klasy B500C z trójstronnym żebrowaniem, o średnicy od 4,0 do 8,0 mm, produkowany przez DNIPROMETIZ TAS, wyróżnia się na tle innych rodzajów stali zbrojeniowej szeregiem istotnych zalet:
-
Bardzo dobre zespolenie z betonem, co zapewnia niezawodność i trwałość połączeń bez konieczności stosowania spawania lub elementów kotwiących.
-
Doskonała spawalność stali B500C, która umożliwia:
-
znaczną redukcję zużycia energii elektrycznej dzięki skróceniu czasu spawania,
-
zwiększoną sztywność gotowej konstrukcji, co przekłada się na wyższą jakość końcowego wyrobu,
-
wyższą plastyczność i odporność na niskie temperatury – lepszą niż w przypadku droższych stali walcowanych na gorąco.
-
-
Dostawy w formie kręgów wielotonażowych minimalizują ilość odpadów podczas obróbki wstępnej i umożliwiają mechanizację produkcji siatek i szkieletów zbrojeniowych.
Przeznaczenie
Wysoki poziom wytrzymałości stali (Re ≥ 500 N/mm², Rm ≥ 550 N/mm²) umożliwia stosowanie prętów produkowanych zgodnie z aktualnymi warunkami technicznymi zarówno w zamian, jak i równolegle z innymi klasami stali zbrojeniowej – prętowej i drutowej – o nominalnych średnicach.
Co istotne, stosowanie stali klasy B500C w miejsce innych klas nie wymaga przeliczeń zbrojenia ani uzgodnień z biurami projektowymi, co stanowi ważny czynnik redukujący koszty inwestycji i zwiększający niezawodność konstrukcji żelbetowych.
Dla stali klasy wytrzymałości 500 MPa wprowadzenie pośrednich średnic w zakresie od 5,5 do 12 mm pozwala na oszczędność stali średnio o 16% oraz umożliwia zamienność roboczego (obliczeniowego) zbrojenia pomiędzy stalami o różnych klasach wytrzymałości.
Rodzaj dostawy
Kręgi wielotonażowe o masie do 3000 kg lub pręty o długości do 6 m (pręty formowane w wiązki, wiązki pakowane w jednostki transportowe).
Średnica
4,0–8,0 mm
Zimnowalcowany pręt stalowy klasy B500C produkowany przez DNIPROMETIZ DISTRIBUTION to wysokiej jakości wyrób do zbrojenia betonu w konstrukcjach żelbetowych. Profil okresowy zapewnia skuteczne zakotwienie w betonie, a wysoka wytrzymałość mechaniczna umożliwia stosowanie w wymagających projektach infrastrukturalnych, przemysłowych i mieszkaniowych.
Pręty są zgodne z normami europejskimi (np. EN 10080), odporne na odkształcenia, doskonale nadają się do spawania i cięcia. Dostarczane są w wiązkach lub kręgach, z możliwością dostosowania wymiarów do potrzeb klienta. Produkt cieszy się dużym zainteresowaniem w krajach UE dzięki niezawodnej jakości i konkurencyjnej cenie.
Na życzenie klienta możliwa jest produkcja prętów spełniających bardziej rygorystyczne wymagania dotyczące parametrów geometrycznych oraz wytrzymałości na rozciąganie.
Za zgodą obu stron możliwa jest również dostawa prętów o średnicach pośrednich z wielkością ziarna do 0,5 mm.
Pręty dostarczane są z czytelnym znakiem walcowania – oznaczeniem producenta DNIPROMETYZ TAS („DM”), umieszczonym po jednej stronie profilu.
Asortyment prętów
| Średnica nominalna (dₙ), mm | Nominalna powierzchnia przekroju poprzecznego (Fₙ), mm² | Nominalna masa 1 m długości (m), kg | Dopuszczalne odchylenia masy 1 m długości, kg |
| 4,0 | 12,60 | 0,099 | ±0,008 |
| 5,0 | 19,63 | 0,154 | ±0,012 |
| 6,0 | 28,27 | 0,222 | ±0,017 |
| 7,0 | 38,50 | 0,303 | ±0,024 |
| 8,0 | 50,26 | 0,395 | ±0,031 |
| Uwaga: Masa 1 metra bieżącego pręta jest obliczana na podstawie normatywnej gęstości stali (7,85г/см3) | |||
Podstawowe parametry geometryczne
| Numer profilu (średnica nominalna), mm | Wysokość żeber poprzecznych (h), mm | Skok żeber poprzecznych (c), mm | Skok względny żeber poprzecznych (c/b), nie mniej niż | Suma odległości między końcami żeber poprzecznych (∑eₒ), mm, nie więcej niż | Względna powierzchnia zgniotu żeber poprzecznych fR, mm², nie mniej niż |
Owalność pręta, mm, nie więcej niż |
| 4,0 | 0,20-0,40 | 1,6-4,0 |
3 |
3,14 | 0,036 | 0,5 |
| 5,0 | 0,25-0,50 | 2,0-5,0 | 3,93 | 0,039 | 0,5 | |
| 6,0 | 0,30-0,60 | 2,4-6,0 | 4,71 | 0,039 | 1,0 | |
| 7,0 | 0,35-0,70 | 2,8-7,0 | 5,50 | 0,045 | 1,0 | |
| 8,0 | 0,40-0,80 | 3,2-8,0 | 6,28 | 0,045 | 1,0 | |
| Kąt nachylenia żeber poprzecznych β = 35–60° Kąt nachylenia powierzchni bocznej żebra poprzecznego α = 45–60° |
||||||
Właściwości mechaniczne i technologiczne
| Nazwa i charakterystyka |
Wartość parametru |
Dopuszczalne prawdopodobieństwo spełnienia |
| nie mniej niż | ||
| Umowna granica plastyczności (Re, σ₀,₂), MPa | 500 | 0,90 |
| Wytrzymałość na rozciąganie (Rm, σᵥ), MPa | 550 | 0,95 |
| Stosunek rzeczywistej wytrzymałości do granicy plastyczności (Rm/Re lub σᵥ/σ₀,₂) | 1,05 | 0,95 |
| Wydłużenie względne przy maksymalnym obciążeniu (Agt), % | 2,5 | 0,90 |
Liczba zgięć pod kątem 180° wokół trzpienia o średnicy równej 3dₙ: - dla prętów o średnicy nominalnej 4,0–4,5 mm - dla prętów o średnicy nominalnej 5,0–5,5 mm |
4 5 |
- |
| Pręty o średnicy nominalnej 6,0–8,0 mm powinny wytrzymać próbę zginania pod kątem 180° i 90° odpowiednio wokół trzpienia o średnicy równej 3dₙ. | Brak pęknięć i złamań | - |
Wymiary gabarytowe i masa kręgów
| Rodzaj dostawy | Masa, kg | Średnica wewnętrzna kręgu, mm | Średnica zewnętrzna kręgu, mm | Wysokość kręgu, mm | Materiał lub kombinacja materiałów opakowaniowych |
| Kręgi wielotonażowe |
550±50 950±50 1950±100 2950±100 |
650±10 450±10 500±10 620±10 |
830±20 830±20 960±20 1050±20 |
440±20 440±20 650±20 840±20 |
Bez dodatkowego opakowania |
| Rękaw polipropylenowy | |||||
| Pakiet prętów | nie więcej niż 1000 | – | – | – | Bez dodatkowego opakowania |
Podczas formowania jednostki transportowej z prętów każdy pakiet jest ciasno wiązany w trzech miejscach drutem o średnicy 5,5–8,0 mm. Na każdym pakiecie mocowane są co najmniej dwa uchwyty, które służą do zaczepiania zawiesi urządzeń dźwigowych, umożliwiających zmechanizowany załadunek i rozładunek towaru.
Rodzaj dostawy
Kręgi wielotonażowe o masie do 3000 kg lub pręty o długości do 6 m (pręty formowane w wiązki, wiązki pakowane w jednostki transportowe).
Opis produktu
Zimnowalcowana stal zbrojeniowa klasy B500C
Stal zbrojeniowa to nieodzowny element każdego rodzaju budownictwa. Jest to jeden z podstawowych wyrobów walcowanych, produkowany zazwyczaj z okrągłej stali walcowanej na gorąco.
DNIPROMETYZ TAS oferuje wysokowytrzymałą stal zbrojeniową klasy B500C, charakteryzującą się odpornością na korozję, wysoką przyczepnością do betonu oraz bardzo dobrą spawalnością.
Produkcja odbywa się zgodnie z normą GOST R 52544-2006, opracowaną na podstawie wymagań europejskich norm, w tym EN 10080. Kraje Unii Europejskiej coraz częściej przechodzą na stal klasy B500C ze względu na jej wyższy poziom niezawodności konstrukcyjnej.
Nowoczesna produkcja na DNIPROMETYZ TAS
Na zakładzie wykorzystywane są zaawansowane technologie przetwarzania stali, które umożliwiają produkcję certyfikowanej stali zbrojeniowej o stabilnych parametrach jakościowych.
Zimnowalcowana stal zbrojeniowa B500C spełnia wymóg granicy plastyczności (Re ≥ 500 N/mm²), jest dostępna w średnicach od 4,0 do 8,0 mm i nadaje się zarówno do zbrojenia prefabrykatów, jak i do monolitycznych konstrukcji żelbetowych.
Zalety stali B500C od DNIPROMETYZ TAS:
-
wysoka odporność na korozję,
-
doskonałe właściwości plastyczne,
-
mocne zespolenie z betonem,
-
łatwość spawania,
-
korzystna cena w przypadku dostaw hurtowych,
-
niższe zużycie materiału w porównaniu z innymi klasami stali zbrojeniowej.
Zastosowanie:
Stal zbrojeniowa klasy B500C znajduje zastosowanie w:
-
fundamentach ławowych,
-
posadzkach przemysłowych,
-
nawierzchniach drogowych na zewnątrz,
-
konstrukcjach wewnętrznych (ogrzewanych i nieogrzewanych),
-
siatkach zgrzewanych, szkieletach, pętlach, kotwach i elementach giętych.
Produkt dostępny w kręgach wielotonażowych lub w prętach o długości do 6 m, pakowanych w wiązki i jednostki transportowe.
